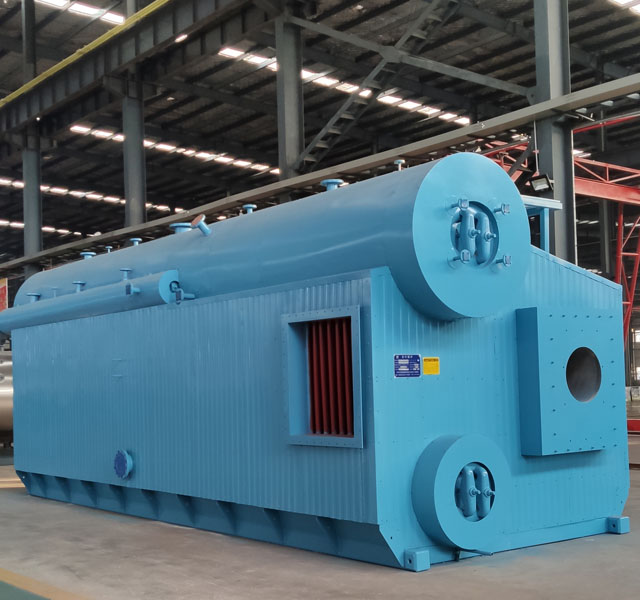

◆新型SZS系列燃气蒸汽锅炉◆

◆性能优势◆

主要性能特点：

1、该产品采用双锅筒“D”型布置，结构紧凑，占地面积小，火焰充满度好。

2、锅炉采用下支承方式，能自由向上膨胀。

3、炉膛水冷壁及对流烟道全部采用膜式壁结构，密封性好且有效减少耐火砖的使用及维修工作量。

4、外包装采用压制护板，外观美观、漂亮。

5、炉膛设有检查孔，为使用、维修提供了方便，炉顶设有两个防爆门。

6、采用快装结构，能有效缩短安装周期。

7、采用高热阻材料作为绝热层，保温性能良好。

8、尾部布置有省煤器，能有效减少排烟温度，锅炉热效率高。

9、整台锅炉座在钢性很强的底座上，运输安装方便。

10、锅炉具有富余的受热面，及足够大的汽水空间，保证锅炉参数稳定。

11、采用全自动燃烧器，燃烧效率高并具有点火程序控制及超压、熄火保护功能。

12、给水采用连续电动调节，并具有高低水位报警、联锁保护功能。

13、采用喷水减温器，温度调节灵敏，调温幅度大。

◆新型SZS系列燃气蒸汽锅炉规格参数表

型号 SZS10 SZS10 SZS15 SZS20 SZS20

额定蒸发量t/h 10 10 15 20 20

额定蒸汽压力Mpa 4.9 1.25 1.25 1.25 2.5

额定蒸汽温度℃ 400 194 194 194 400

额定进水温度℃ 104 104 104 104 104

本体换热面积 291.9 377.8 426.3 501.3 164.3

设计热效率(%) 92.1 91.7 91.3 91.2 91.5

锅炉水容积m3 13.5 13.6 13.7 18.7 19.7

燃烧方式 微正压室燃

燃烧调节方式 全自动调节

适用燃料 焦炉煤气、天然气、轻油

燃料耗量 焦炉煤气Nm3/h 1759.2 2561 天然气Nm3/h 730.74 1456.1 轻油kg/h 603.7 910.1 1200.6

使用电源 380V/50Hz

给水泵 电功率KW 75 12 18.5 30 45

最大运输尺寸mm 8180×3280×3342 7200×3280×3307 9000×3280×3307 9280×3600×3618

最大外型尺寸mm 10015×6055×4705 8500×5865×4670 10065×5865×4670 13715×9320×13100 13715×9320×13100

对外接口 给水口 PN Mpa 10 2.5 2.5 2.5 4.0 DN mm 50 50 80 80 80

主蒸汽口 PN Mpa 10 2.5 2.5 2.5 4.0 DN Mm 100 150 150 200 50

手动排污口 PN Mpa 10 2.5 2.5 2.5 4 DN mm 20 40 40 40 40

安全阀接口 PN Mpa 10 2.5 2.5 2.5 4 DN mm 40 80 100 100 80

出烟口直径 mm 800 900

注：本参数表数据仅供参考，实际数据以图纸为准。
